1 仪器简介

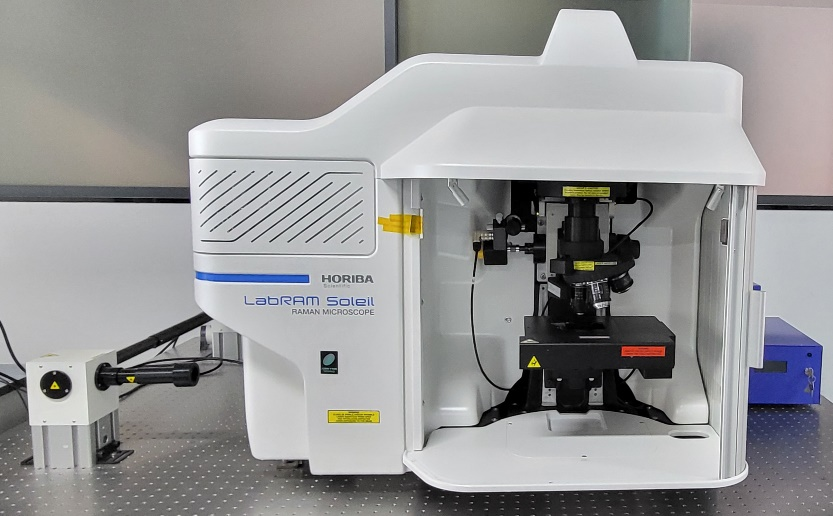

激光共聚焦拉曼光谱仪LabRAM Soleil由法国HORIBA 制造，配有宽带介质镜，无需手动更换光学元件即可快速自动切换模态。其专门设计的边缘滤光片和电动运动滤光片支架，可以确保在所有标准拉曼光谱波长下截止为30 cm^-1。采用EasyImage拉曼成像技术，利用LabSpec6 软件可快速轻松地获取样品的二维/三维成像。仪器的全消色差光学设计，可实现从 NUV 到 NIR （325 nm、532 nm、785 nm）的激光器之间的超快切换，4 光栅（150 gr/mm、600 gr/mm、1800 gr/mm、2400 gr/mm）自动切换，提供优异的扫描速度、光谱线性、稳定性和再现性。可以对样品进行点、线、面扫描，实现样品的结构定性与半定量分析，结晶化度、晶粒大小的计算，晶系与畸变的确定，结构变化、相变以及所受外界的应力的表征，微区光致发光成像分析。

2 仪器应用范围

激光共聚焦显微拉曼光谱仪，以其快速、无损、无污染且无需标记的检测特性，在多个研究领域中发挥着重要作用。激光共聚焦拉曼光谱仪提供的拉曼光谱是指纹性谱图，可以获取样品的化学结构、成分组成、相和形态、结晶度、应力分布、浓度变化以及分子相互作用的详细信息。在无机材料、有机材料、纳米材料、生物材料、半导体材料、高分子材料、碳材料、薄膜、地质等领域都有着广泛的应用。

3 仪器预约方法及联系人

大型仪器设备物联共享系统http://equip.xjtu.edu.cn/home/

“搜索-----仪器编号：储能-012。”

放置地点：创新港校区1号楼6 层6016

联系方式：潘老师、沙老师 029-88960128

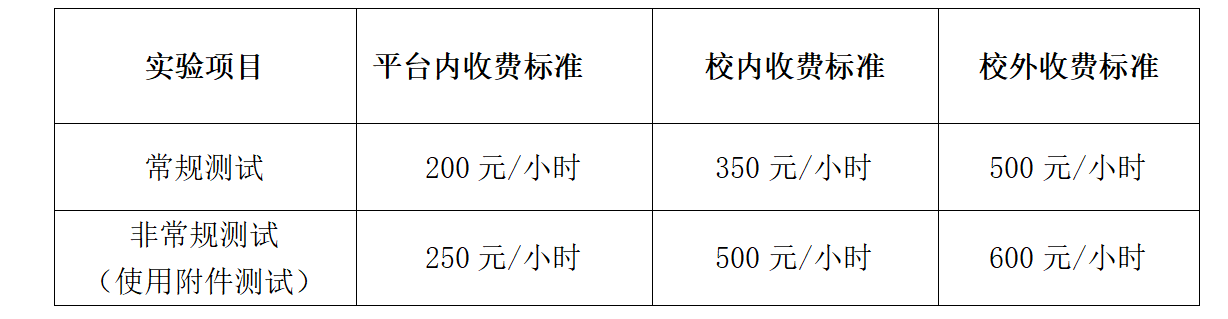

4 收费标准

5 仪器参数

1）光谱分辨率:≤0.8 cm-1。

2）灵敏度：硅三阶峰的信噪比≥30:1，并能观察到四阶峰。

3）光谱稳定性：≤±0.02cm-1。

4）配置325nm、532nm、785nm三个激光光源及配套光学原件，全电脑控制切换，无需手动切换。

5）内置真实存在的机械共焦针孔，非狭缝和光纤虚拟共焦技术。

6）激光衰减等级不少于25级。

7）共聚焦针孔0-500um连续可调。

8）开放式显微镜，支持原位拉曼及大样品测试。

9）支持XYZ自动成像，成像面积≥75*50*20mm

6 其他附件

1） Linkam-探针冷热台：可实现-196 ℃至600 ℃原位拉曼变温测试。高导热银质材料加热体，快速达到热平衡，液氮直接注入银质材料加热体，快速冷却，100欧姆铂金电阻温度传感器，保证温度精度。

2） 电池测试池：可实现原位锂电拉曼分析。具有正负两极，通过膜进行隔离，连接到充电/放电设备，可以在广泛的电池循环测试和特性测试中使用，易于拆卸，可以在充电/放电测试后将其取出而不会损坏样品。

3） 电化学池：可实现电极材料在电化学实验中的原位拉曼测试。工作电极（WE）被放置在透视窗口的正下方。从而使光学仪器能够从上面的石英窗“看到”工作电极，配有参比电极、对比电极，可供3电极实验使用。

7 应用案例

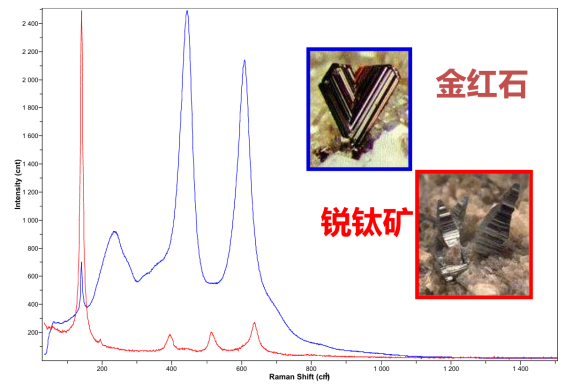

1）峰位置测试

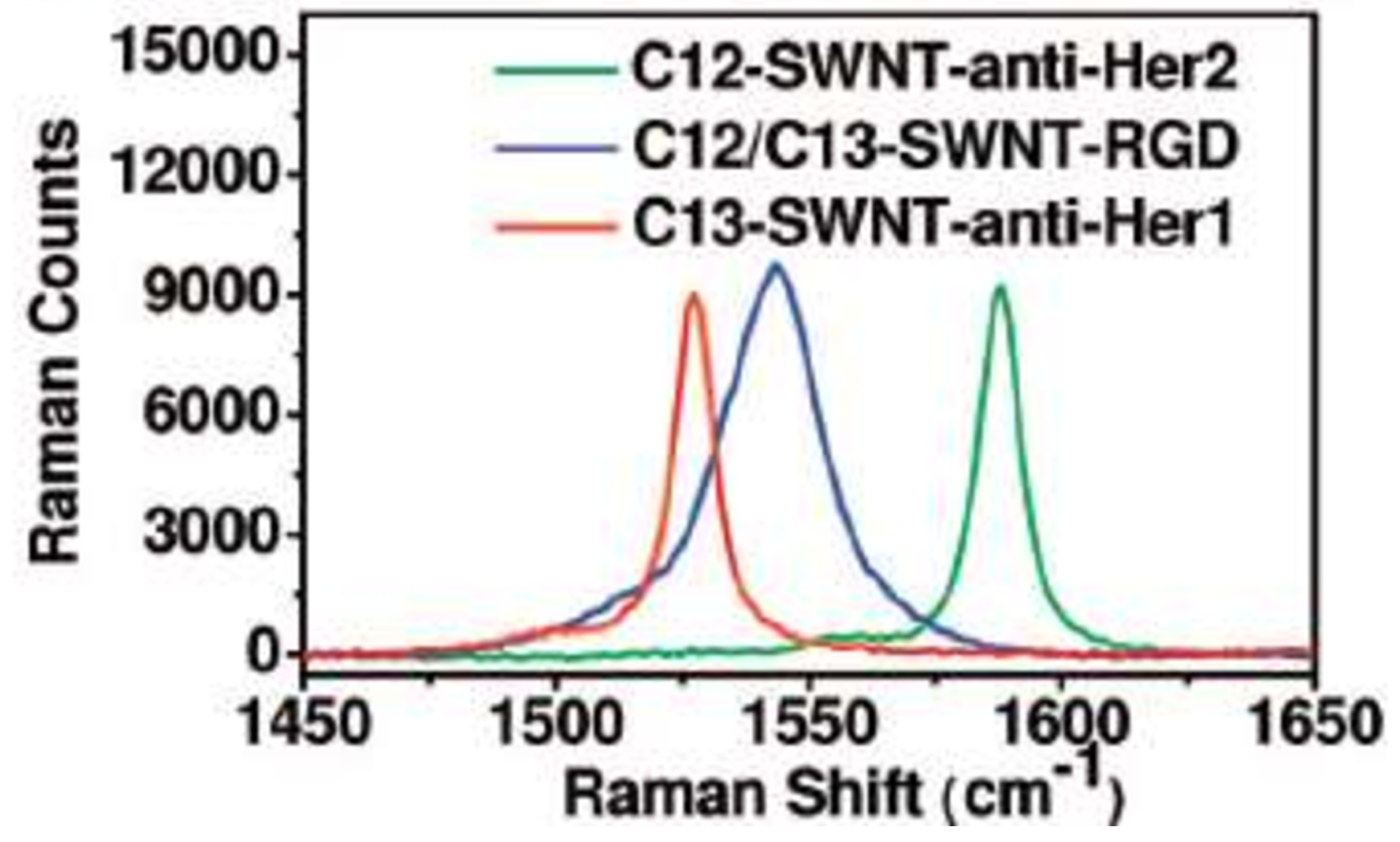

2）峰位移测试

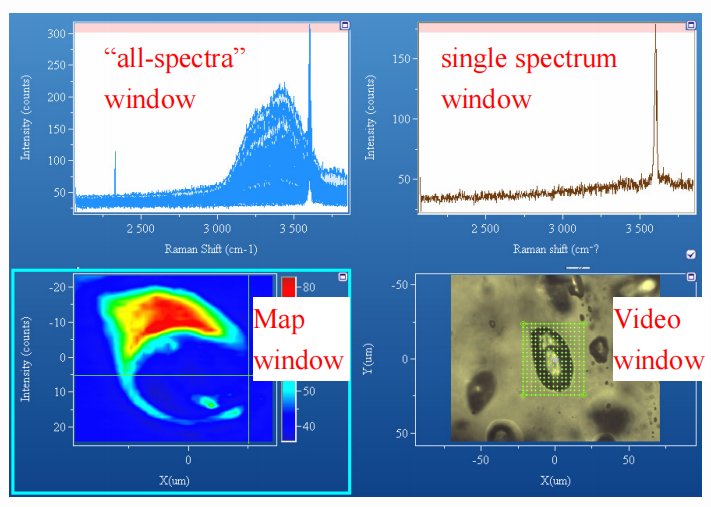

 3）Mapping测试
