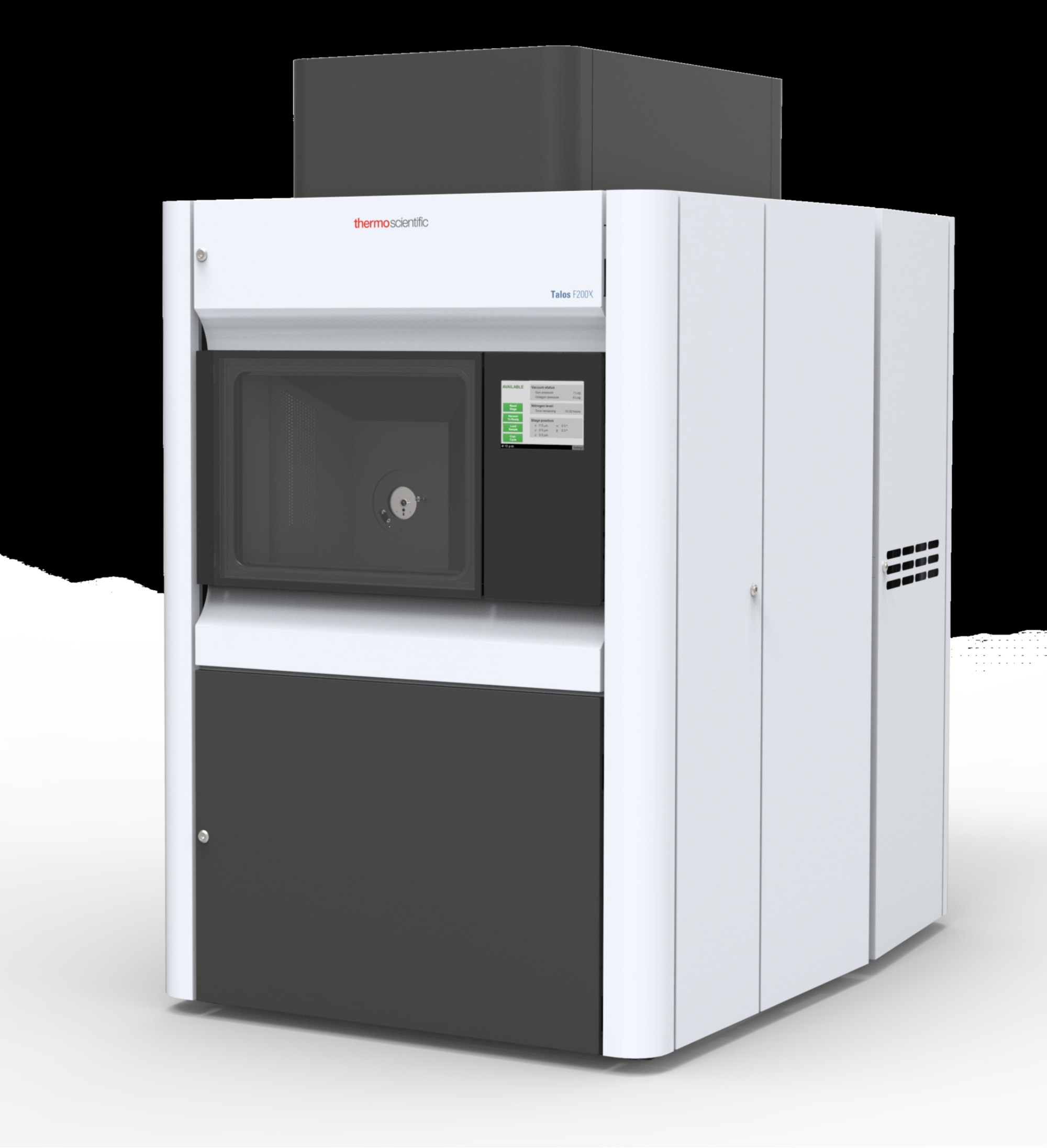

仪器简介：

场发射透射电子显微镜系统主要应用于材料学、半导体、物理学、电子学、结构生物学和新兴交叉学科等各种学科。系统包含电子光学系统、高压系统、真空系统、能谱及成像系统等部分组成。可以实现材料的形貌、结构及成分观察与分析。原位电化学可实现液相TEM观察，实时观察电化学反应动态过程，通过模拟真实液体/固液界面微观反应过程，研究反应机制。

仪器应用范围：

常规TEM测试：

（1）适用于金属、陶瓷、半导体、塑料、粉末、纳米颗粒等材料的微结构观察和晶体结构分析。

（2）形貌观察‌：可观察粉末、块体材料的微观形貌，支持明场（BF）、环形明场（ABF）、环形暗场（ADF）和高角环形暗场（HAADF）等多种成像模式。 ‌

（3）成分分析‌：配合能谱仪（EDS）可进行元素点、线、面分布分析，检测范围涵盖B～U元素。 ‌

原位测试系统：

原位液体电化学加热样品杆和双倾原位探针电化学样品杆。利用原位电化学系统可以对新型锂硫电池、钠流电池等新型二次电池进行液体环境下原位充放电动态过程高分辨观察，研究电池材料充放电过程、反应机理，失效分析等；亦可以对析氢储氢材料进行原位液体环境下析氢储氢观察，研究析氢储氢微观反应机理，推动氢储能相关研究；透射电子显微镜原位电化学系统还可以对金属腐蚀进行液体环境原位动态过程微观观察，可用于对超级电容器等储能材料的制备、储能材料稳定性测试和安全评估等研究。

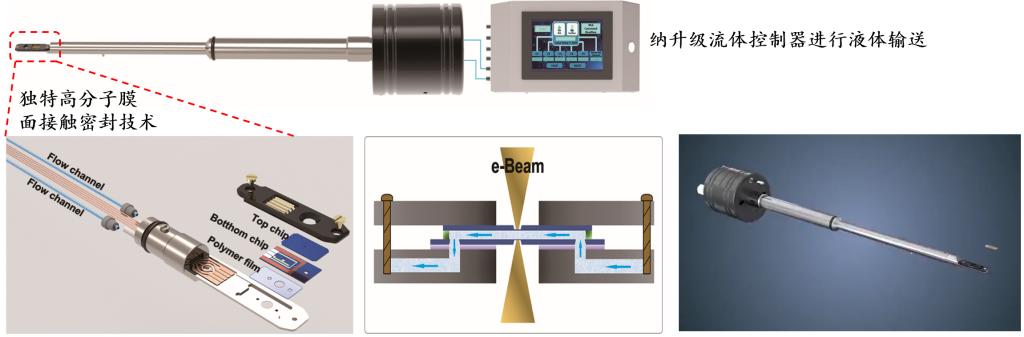

原位液体电化学加热样品杆

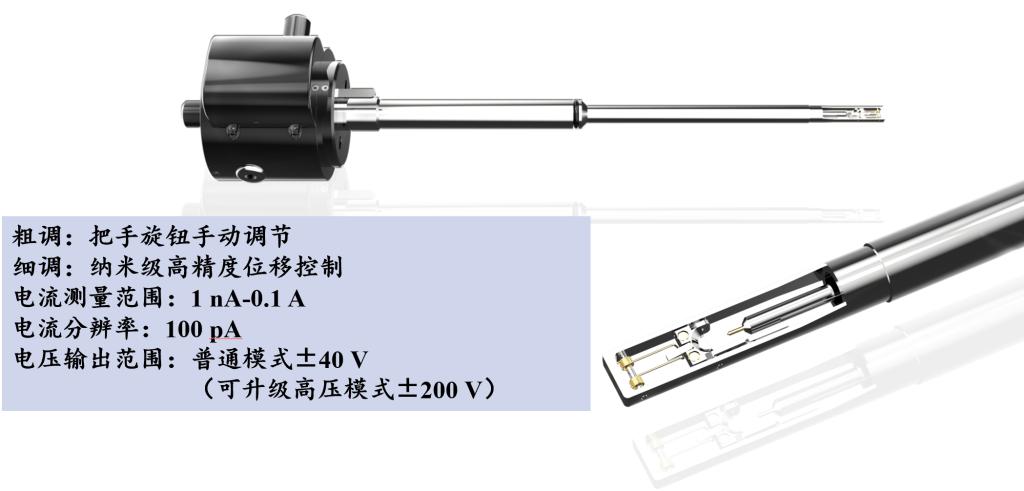

双倾原位探针电化学样品杆

三维重构系统：

配置了三维重构样品杆和相应的软件，能够实现各类材料结构、形貌、元素分布等的三维重构。

预约仪器方法及联系人：

大型仪器设备物联共享系统：https://equip.xjtu.edu.cn/lims/!equipments/equipment/index.2404.reserv

 “搜索-----仪器编号：储能-019”

放置地点：创新港校区1号楼1 层1002

联系方式：李娜老师 18091824532     贺丹老师 19829775655

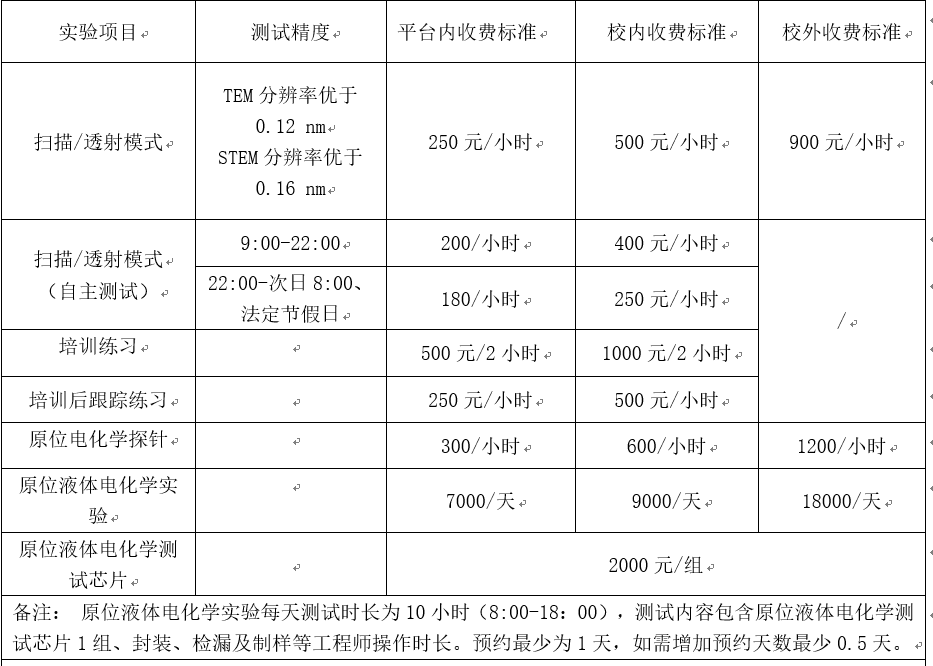

收费标准：

仪器参数与典型应用：

1仪器参数

1.1 场发射电子枪

1.2 TEM点分辨率：≤0.25nm（200kV）；TEM晶格分辨率：≤0.1nm（200kV）；TEM信息分辨率：≤0.12nm（200kV）

1.3 STEM分辨率：≤0.16nm（200kV）

1.4 能量分辨率：≤ 0.80 eV

1.5 TEM放大倍数：×25-1,050,000；STEM放大倍数：×310 - 320,000,000

1.6 STEM探头：配置三个探头，包括高角环形暗场(HAADF)探头， 8分段明场(BF)和环形暗场(ADF)探头（一共16段）

1.7 像素：感应尺寸：≥4,096 4,096像素，像素大小：≥14 μm14 μm

1.8 元素分析范围：从Be(4)–U(92)；能量分辨率：≤136 eV (Mn-Ka、F-Ka、C-Ka)

1.9 三维重构样品杆和软件：三维重构硬件包含专用大倾角样品杆一套，和用于数据后处理的电脑；三维重构软件包括：数据采集软件包（TEM模式和STEM模式），和数据对中重构及可视化处理软件包

1.10 原位液体电化学加热样品杆：配合透射电镜使用，使用不同的液相环境，并将其与各类纳米级别样品进行原位液相及液相电化学反应分析样品在原位过程中结构、成分等变化过程。应用范围：纳米材料合成、催化反应、电化学、材料学、生命科学等研究领域。加热温度范围：室温-100℃，支持耦合液体电化学实验

1.11 双倾原位探针电化学样品杆：倾转角α/β ： ±30°/30°；纳米探针操纵系统，粗调范围X方向：±2mm，Y/Z方向：±2mm

2典型应用

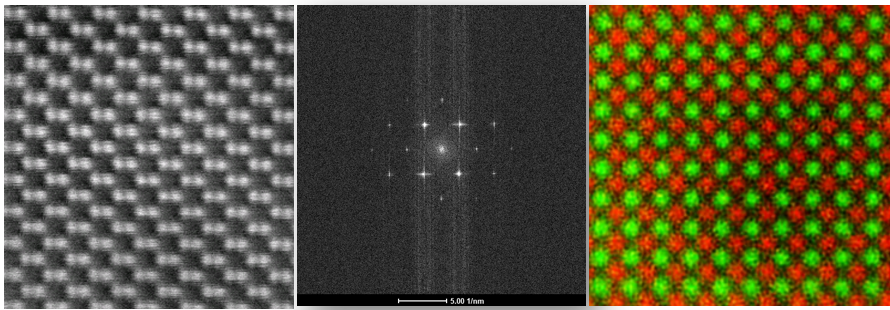

材料结构测试和元素分析

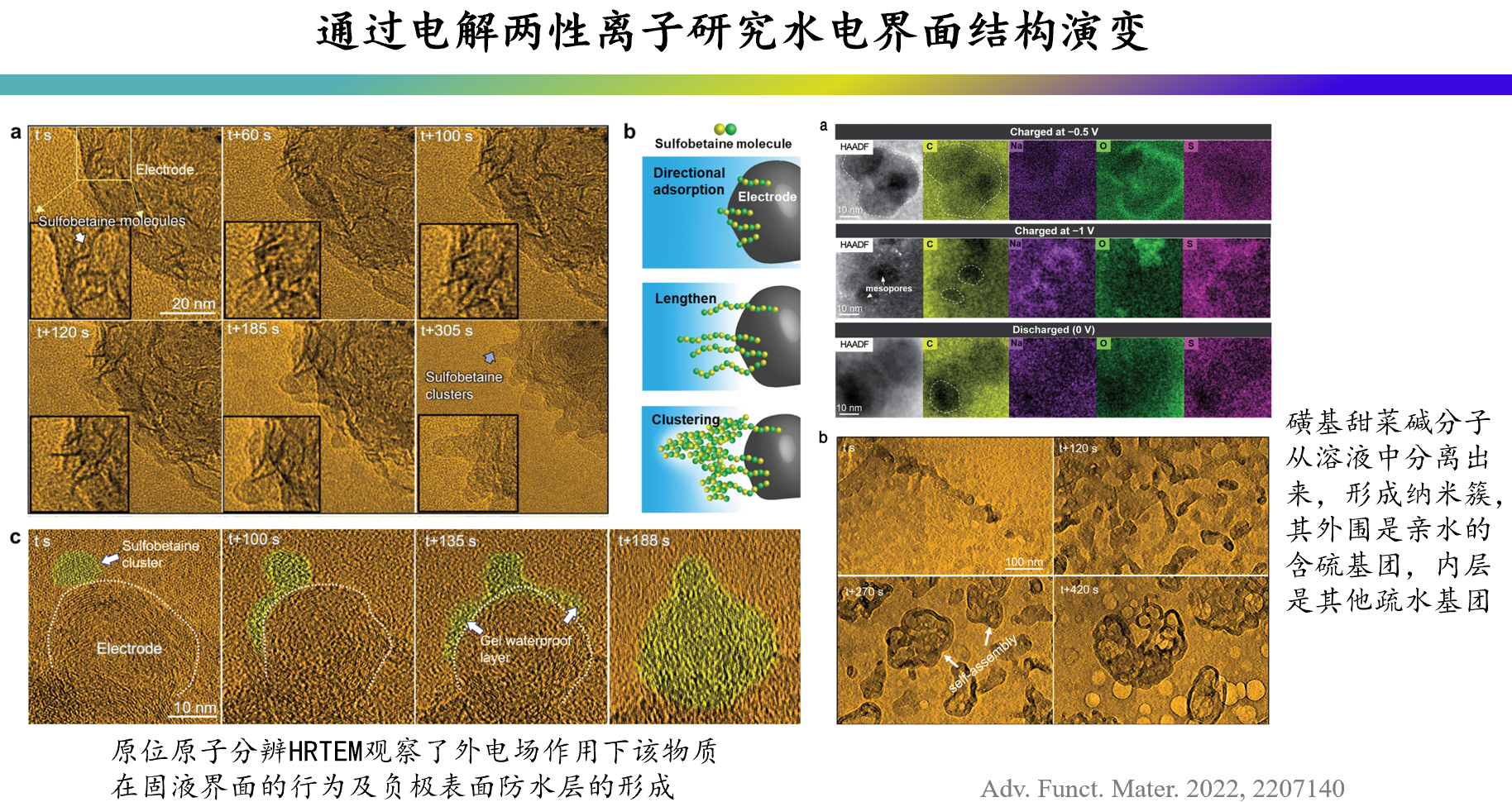

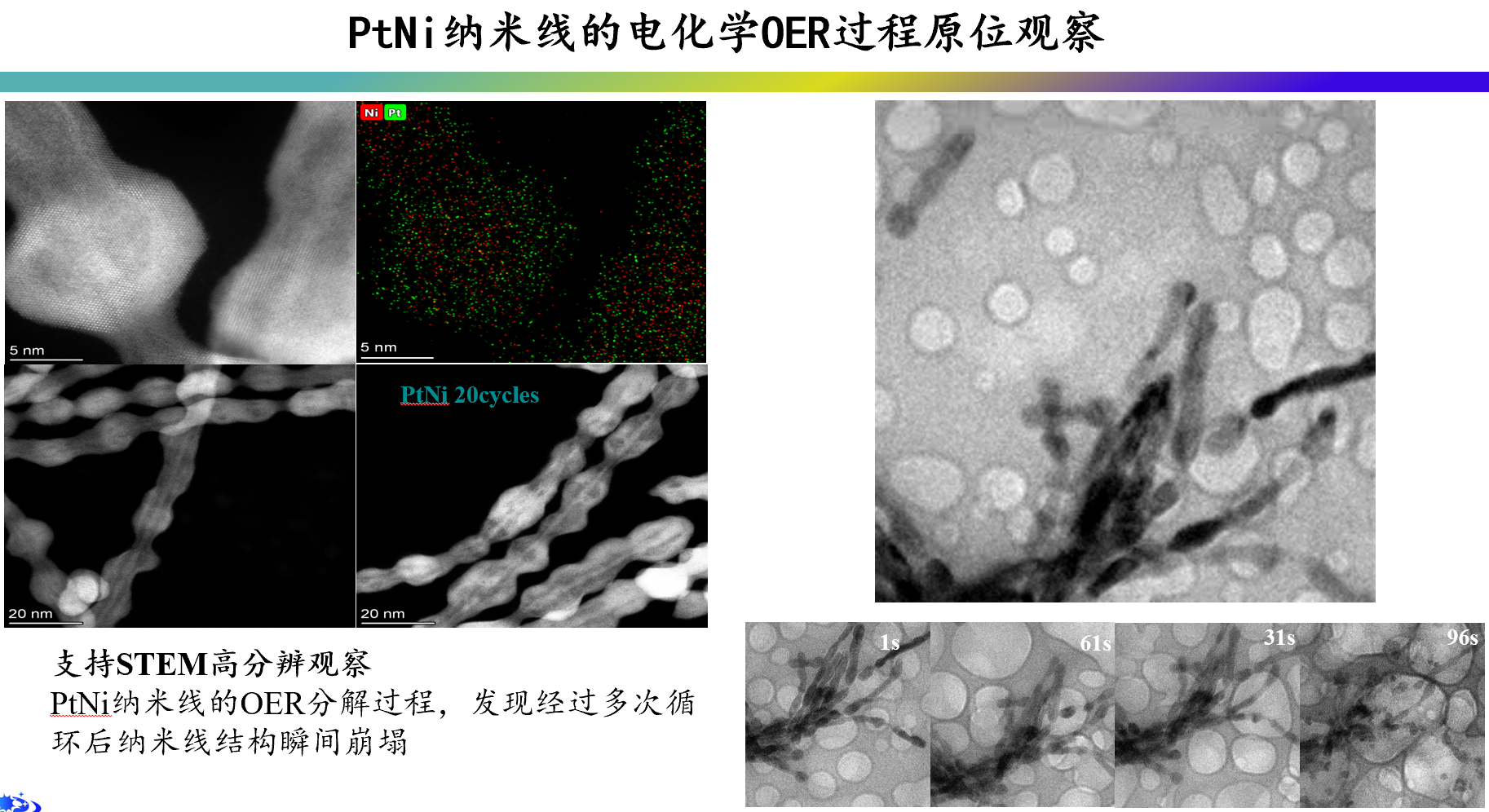

原位液体电化学加热样品杆应用实例

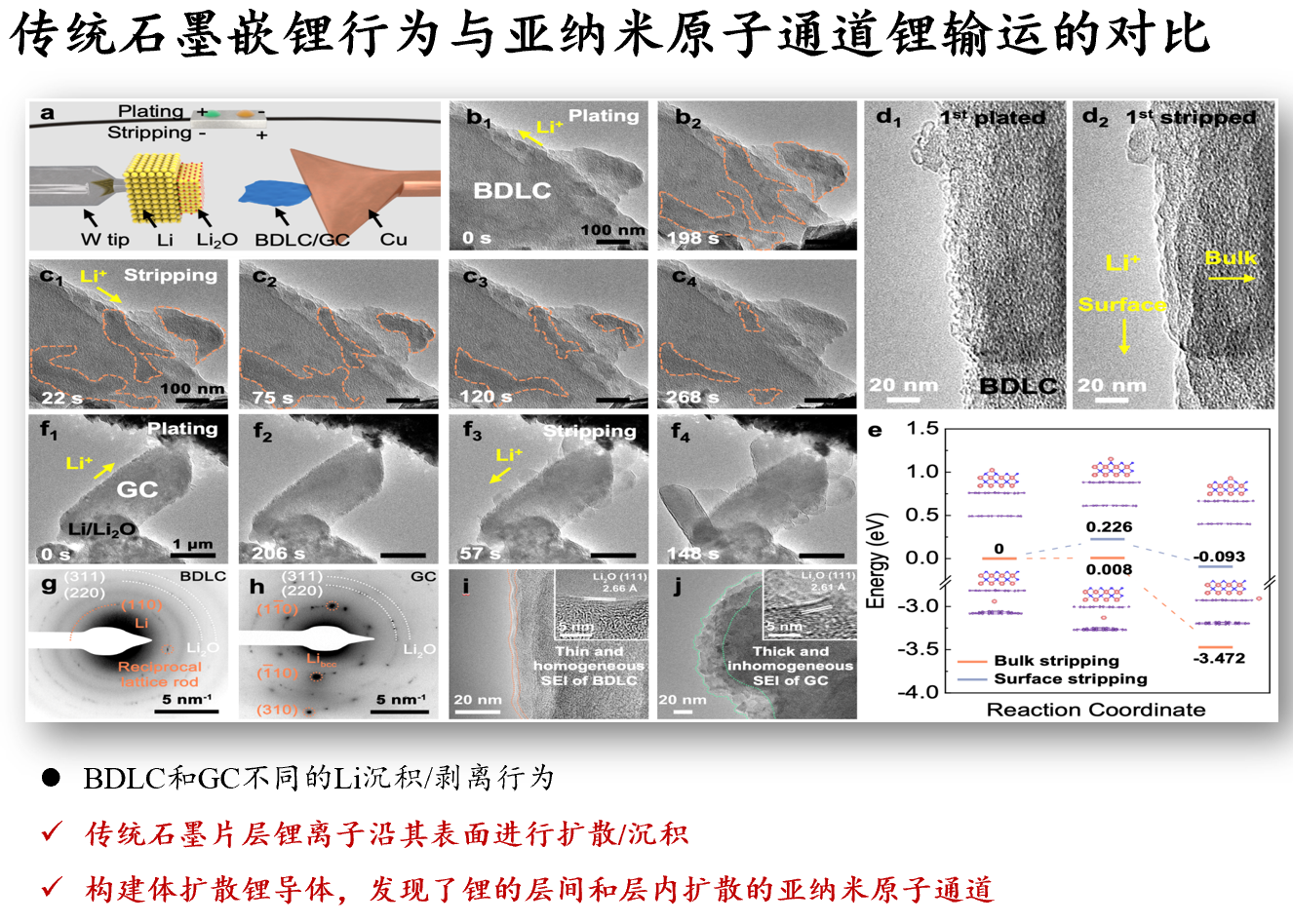

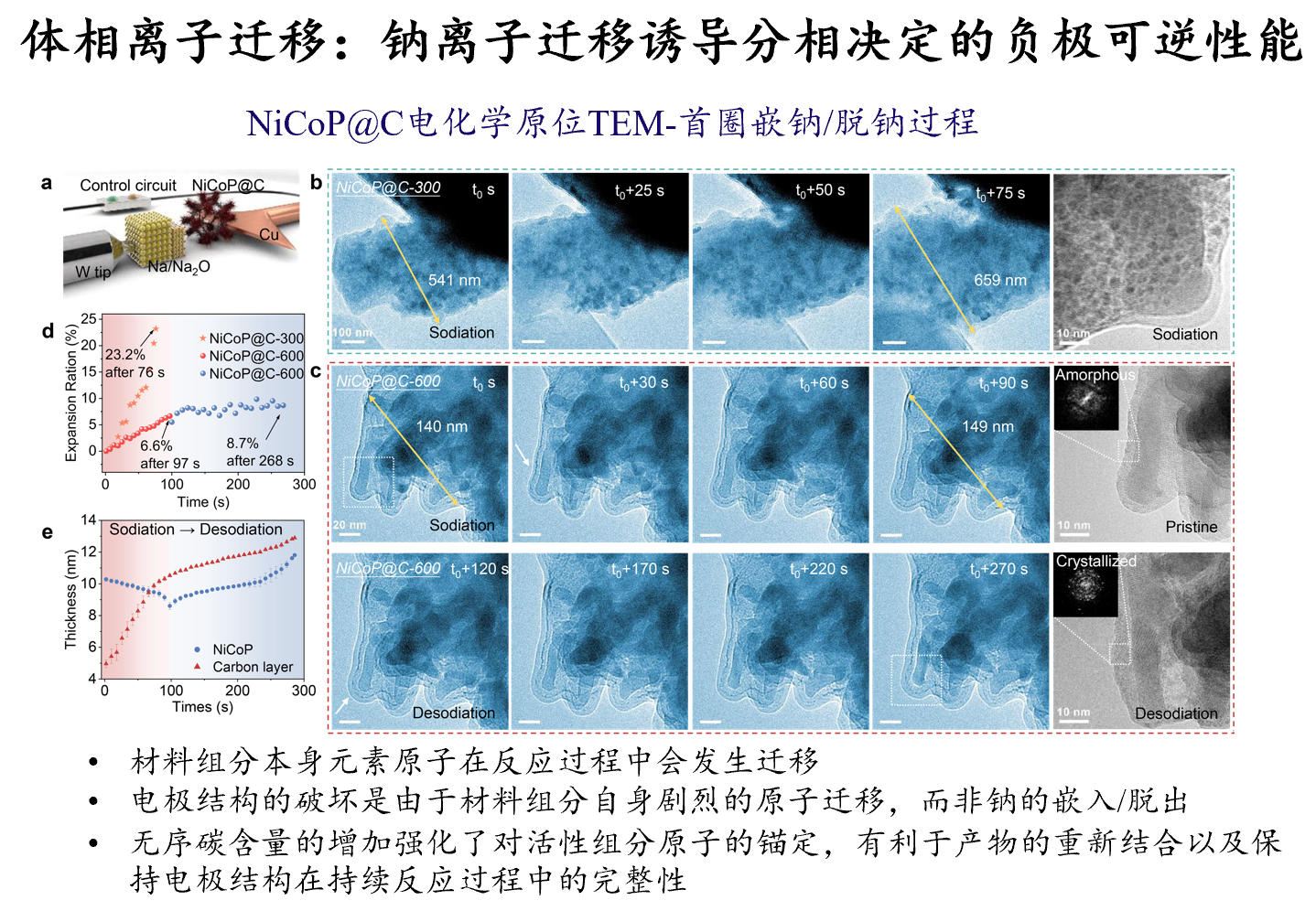

双倾原位探针电化学样品杆应用实例
